Refroidisseur à vis à film tombant à fréquence variable

Refroidissement efficace pour des charges variables

Le refroidisseur à vis à film tombant à fréquence variable Noran combine la technologie d'évaporation à film tombant avec une compression à vis à fréquence variable pour un refroidissement efficace et flexible.

L'évaporateur à film tombant permet de réduire la charge de réfrigérant tout en maintenant un transfert de chaleur efficace. Le contrôle de fréquence variable ajuste la capacité de refroidissement en fonction de la demande réelle, ce qui rend le système bien adapté aux charges de refroidissement changeantes et aux longues heures de fonctionnement.

Contactez-nous

PRÉCÉDENT:Refroidisseur inondé à vis refroidi à l'eau SUIVANT:Aucun produit suivant

Description
Spécification
Application
Étude de cas
FAQ

1. Principaux avantages

A. Charge de réfrigérant inférieure

L'évaporateur à film tombant distribue le réfrigérant sur les tubes d'échange thermique, réduisant ainsi l'inventaire de réfrigérant par rapport aux conceptions inondées conventionnelles.

B. Transfert de chaleur efficace

Un mince film réfrigérant s’évapore continuellement sur la surface d’échange thermique, favorisant un transfert de chaleur efficace.

C. Contrôle de capacité variable

Le compresseur à vis à fréquence variable ajuste automatiquement la capacité en fonction de la charge de refroidissement réelle, améliorant ainsi l'efficacité lors du fonctionnement à charge partielle.

D. Exploitation industrielle fiable

Conçu pour les systèmes de refroidissement industriels et centralisés de longue durée avec des exigences de production changeantes.

2. Chute de film ou évaporation inondée

Les deux technologies offrent un refroidissement par évaporation efficace, mais leurs priorités de conception sont différentes.

	Film qui tombe	Inondé
Conception de l'évaporateur	Le réfrigérant forme un film sur les tubes d'échange thermique	Les tubes sont immergés dans du réfrigérant liquide
Charge de réfrigérant	Inférieur	Relativement plus élevé
Transfert de chaleur	Efficace	Efficace
Adaptabilité de la charge	Excellent lorsqu'il est combiné avec un contrôle de fréquence variable	Bien adapté au fonctionnement stable sous charge élevée
Objectif typique	Charges variables, efficacité et optimisation des réfrigérants	Charges de refroidissement importantes et stables

Pour les installations avec des changements de charge fréquents et de longues heures de fonctionnement, la combinaison de l'évaporation à film tombant et de la compression à fréquence variable peut constituer une solution particulièrement intéressante.

3. Principales fonctionnalités

Évaporateur à film tombant
Compresseur à vis à fréquence variable
Échangeurs de chaleur à haut rendement
Détendeur électronique
Contrôle intelligent de la capacité
Charge de réfrigérant optimisée
Configuration industrielle personnalisée

Modèle	NLSW	310UMD	380JMD	420JMD	460JMD	540JMD	610JMD	700UMD	760UMD	820UMD	1090JMS	1210JMS	13307JMS	16307JMS
Capacité frigorifique	KW	308	379	421	456	544	607	693	763	815	1088	1214	1526	1630
	Kcal/h(x10^4)	26.5	32.6	36.2	39.2	46.8	52.2	59.6	65.6	70.1	93.6	104.4	131.2	140
	RT	88	108	120	130	155	173	198	218	233	311	347	436	466
Coefficient d’efficacité énergétique COP		6.25	6.36	6.38	6.36	6.45	6.51	6.66	6.66	6.66	6.45	6.51	6.51	6.66
Compresseur	Formulaireulaireulaire	Type avancé asymétrique semi-étanche à double vis
	Puissance d'entrée de refroidissement	49.3	59.5	66.1	71.7	84.3	93.3	104	115	122	168.6	186.6	230	244
	Courant de fonctionnement en réfrigération	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9
	Contrôle de capacité	0-25 %-50 %-75 %-100 % (25 % pour le démarrage)
	Nombre de compresseurs	1	1	1	1	1	1	1	1	1	2	2	2	2
Condenseur	Formulaireulaireulaire	Type à coque et tube fileté externe efficace
	Débit d'eau de refroidissement	80	98	110	119	141	158	179	198	211	282	316	396	422
	Interface de conduite d'eau	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN200	DN250	DN250
	Chute de pression de l'eau	50	50	55	55	60	60	60	65	65	65	65	70	70
Évaporateur	Formulaireulaireulaire	Type de film tombant efficace
	Débit de réfrigérant	53	65	72	78	94	104	119	131	140	188	208	262	280
	Interface de conduite d'eau	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN200	DN250	DN250
	Chute de pression de l'eau	50	50	55	55	60	60	60	65	65	65	65	70	70
Mode de limitation		Détendeur électronique
Dispositif de protection de sécurité		Protection haute et basse tension, anti-givrage, protection contre la surchauffe (double), soupape de sécurité, protection contre les surcharges, sous-phase, phase inverse, sous-tension, surtension, protection contre le débit d'eau, etc.
Cryogène		R22
Dimensions	L (mm)	3200	3600	3600	3600	3700	3700	3700	3700	3700	4420	4500	4800	5090
	W (mm)	1070	1100	1150	1200	1200	1200	1250	1300	1300	1500	1500	1700	1840
	H (mm)	1640	1640	1700	1700	1750	1750	1950	1930	1940	1751	1960	1980	2040
Valeur de bruit	dB(A)	67	67	67	68	69	70	70	71	71	71	71	72	72
Qualité globale	Kilogrammes	2400	2600	2700	2800	2900	3000	3300	3500	3800	5800	6000	6600	7000
Poids courant	Kilogrammes	2850	3050	3200	3350	3400	3500	3650	3900	4200	6800	7000	7300	7800

Conditions de notation :

Entrée/sortie d'eau glacée : 12°C / 7°C ; entrée/sortie d'eau de refroidissement : 30°C / 35°C ; Réfrigérant : R22/ R410/R134a / Réfrigérant en option selon les exigences du marché. Les mesures de bruit ont été effectuées à 2 m devant l'unité principale à une hauteur de 1,5 m et la moyenne a été calculée à partir des quatre points (avant, arrière, gauche et droite). L'alimentation standard est de 380 V, 50 Hz, 3P ; d'autres exigences peuvent être personnalisées.

Les spécifications finales sont sélectionnées en fonction de la capacité de refroidissement et des conditions de fonctionnement du projet.

1. Conçu pour des charges de refroidissement variables

Ce refroidisseur est particulièrement adapté aux clients qui :

Gérer plusieurs lignes de production avec des horaires changeants
Connaissez des variations significatives de la demande de refroidissement
Faire fonctionner les refroidisseurs pendant de longues périodes sous charge partielle
Exiger un refroidissement centralisé pour plusieurs zones de production
Se concentrer sur la réduction des coûts d’énergie et d’exploitation à long terme

Lorsque la demande de refroidissement change, le refroidisseur s'y adapte.

2. Applications typiques

Traitement des produits chimiques · Fabrication de produits pharmaceutiques · Transformation des matières plastiques · Alimentation et boissons · Électronique · Fabrication automobile · Refroidissement central des processus · Grandes installations de fabrication

Demande :

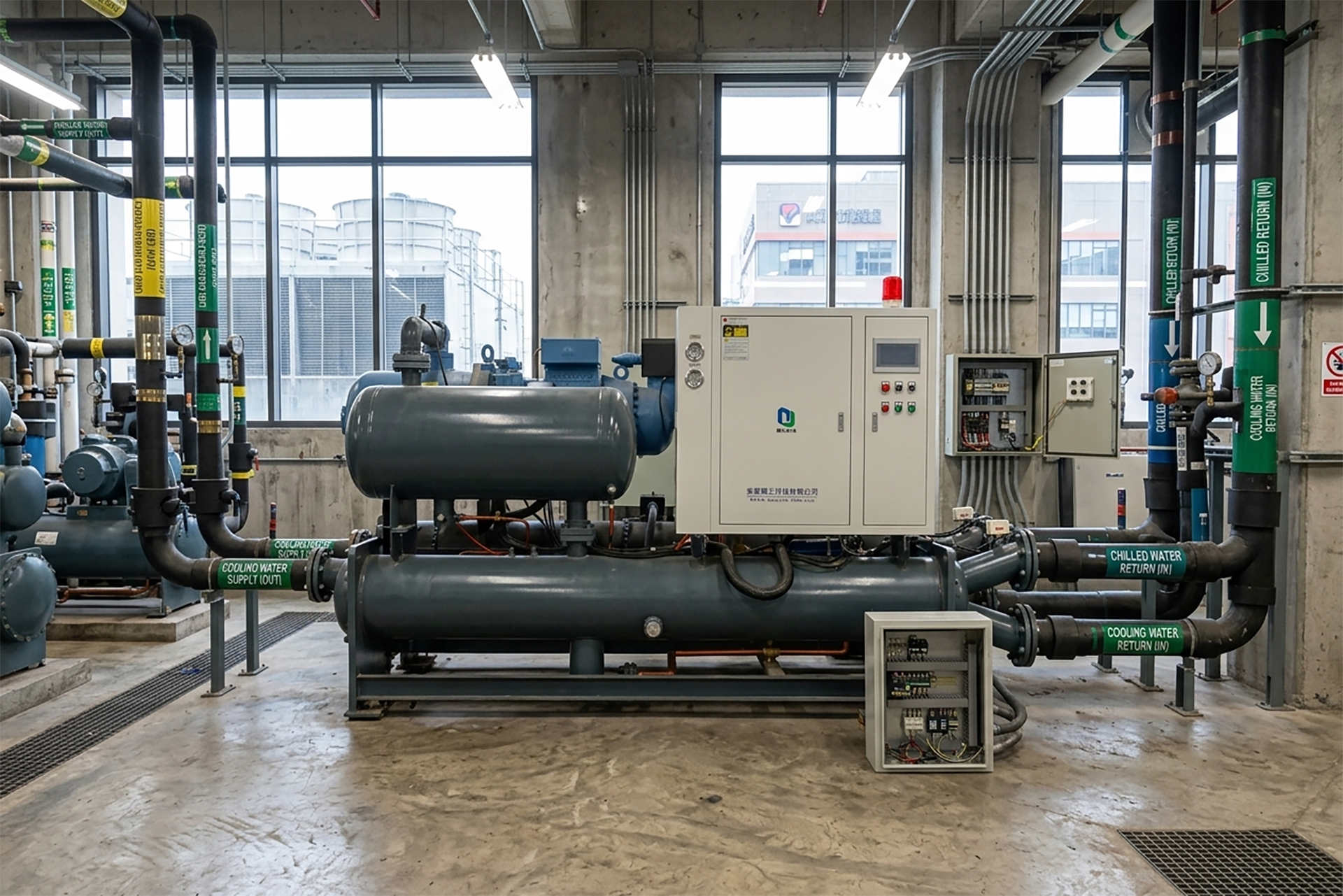

Refroidissement d'une ligne de traitement d'usine de fibres chimiques --- dans le Jiangsu, en Chine

Capacité de refroidissement : 233RT

dbzakomk1789007383

1. Qu'est-ce qu'un refroidisseur à film tombant ?

Un refroidisseur à film tombant utilise un évaporateur dans lequel le réfrigérant forme un film mince sur les tubes d'échange thermique et s'évapore pour absorber la chaleur. Il peut fournir un transfert de chaleur efficace avec une charge de réfrigérant inférieure.

2. Pourquoi combiner l'évaporation à film tombant avec un contrôle de fréquence variable ?

La conception à film tombant se concentre sur un transfert de chaleur efficace et une optimisation du réfrigérant, tandis que le contrôle de fréquence variable permet au compresseur d'adapter la capacité de refroidissement à la charge réelle.

3. Film qui tombe ou inondé : quel est le meilleur ?

Les deux ont leurs avantages. Le film tombant est particulièrement adapté lorsqu'une charge de réfrigérant inférieure et un fonctionnement flexible à charge partielle sont importants. Les systèmes inondés peuvent constituer un excellent choix pour les charges de refroidissement importantes et stables.

4. Est-il adapté au refroidissement des processus industriels ?

Oui. Il est conçu pour les grandes installations industrielles et les systèmes de refroidissement centralisés où la demande de refroidissement varie en fonction des conditions de production.
