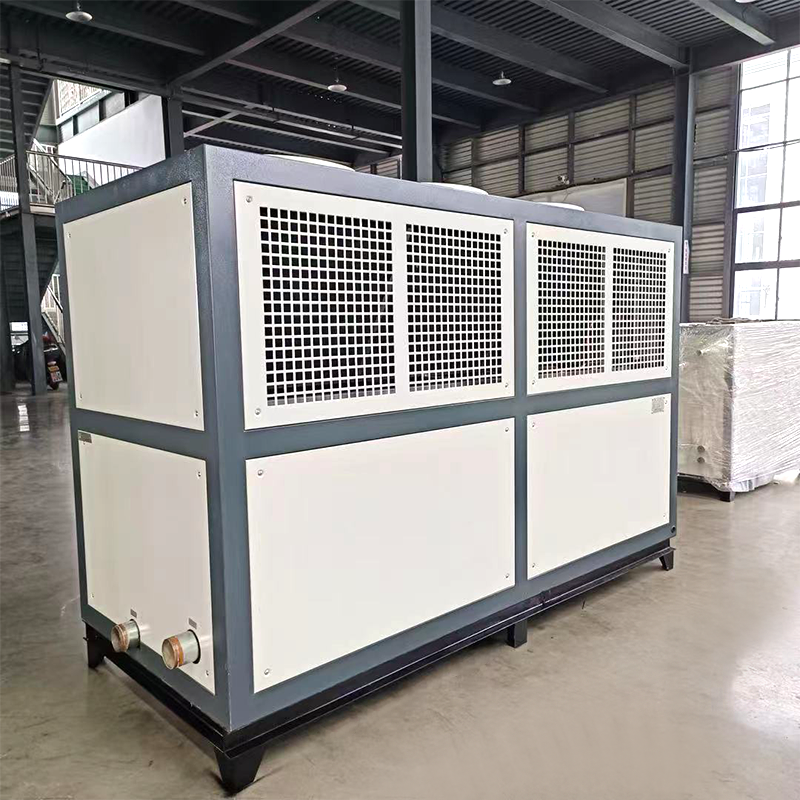

Refroidisseur d'huile refroidi par air

Température d'huile stable pour un usinage fiable

Les refroidisseurs d'huile refroidis par air Noran éliminent en permanence la chaleur de l'huile de refroidissement et maintiennent une température d'huile stable de 5°C à 40°C. En contrôlant la température de l'huile, ils contribuent à réduire les fluctuations thermiques, à protéger les équipements, à prolonger la durée de vie et à maintenir l'efficacité de l'usinage.

Avantages clés

Contrôle de la température de 5°C à 40°C
Évacuation continue de la chaleur
Fonctionnement stable de l'équipement
Conception compacte refroidie par air
Aucune tour de refroidissement externe requise
Aide à prolonger la durée de vie de l'équipement

Contactez-nous

PRÉCÉDENT:Aucun produit précédent SUIVANT:Aucun produit suivant

Description
Spécification
Application
Étude de cas
FAQ

1. Processus de refroidissement

Refroidissement continu de l'huile

L'huile chaude générée pendant l'usinage circule dans le refroidisseur d'huile, où l'excès de chaleur est éliminé. L'huile refroidie est ensuite renvoyée vers l'équipement pour un contrôle continu de la température.

Entrée d'huile chaude
↓
Élimination de la chaleur
↓
Contrôle de la température
↓
Sortie d'huile refroidie

Ce cycle continu permet de maintenir une température et des performances de fonctionnement stables de l'équipement.

2.Pourquoi les refroidisseurs d’huile Noran ?

Contrôle précis de la température

Maintient l’huile de refroidissement à la température requise pour réduire les fluctuations thermiques.

Élimination efficace de la chaleur

Élimine en permanence la chaleur générée par les systèmes d’usinage, hydrauliques et de lubrification.

Conception compacte refroidie par air

Utilise l'air ambiant pour la dissipation de la chaleur sans tour de refroidissement externe ni système d'eau de refroidissement.

Protection de l'équipement

La température stable de l’huile contribue à réduire l’usure liée à la chaleur et à prolonger la durée de vie de l’équipement.

Performances fiables

Fournit un refroidissement constant pour l'usinage continu et le fonctionnement industriel.

Modèle	FNL	01LY	02LY	03LY	05LY	08LY	10AL	12LY	15LY	20LY	25LY	30 LY	40 LY
Capacité frigorifique	10³KCal	2.4	4.7	7.6	12	19	25.8	29.3	38.7	51.6	59.2	77.4	103.2
	kW	2.75	5.5	8.85	14	22.1	30	34.4	45	60	68.8	90	120
Compresseur	Puissance kW	0.9	1.77	2.4	4.3	7.6	7.9	8.9	12.5	15.7	17.9	25	31.4
	Quantité	1	1	1	1	1	2	1	3	2	2	2	4
Puissance totale de la machine	kW	1.36	2.54	3.4	5.13	7.75	10.59	12.41	15.88	22.24	26.24	31.89	45.01

Évaporateur	Formulaireulaire	Tube de plaque de réservoir d'eau, plaque en acier inoxydable
	Débit d'eau	0.5	1	1.4	2.25	4	5	6	8.5	11.2	13	18	22

	Dimensions de l'interface	DN15	DN25	DN25	DN25	DN40	DN40	DN50	DN50	DN50	DN50	DN65	DN65

Condenseur	Formulaireulaire	Tuyaux en cuivre rouge à haut rendement recouverts d'ailettes en aluminium, ventilateur silencieux à rotor extérieur
	Quantité d'air de refroidissement (m³/h)	1450	2900	3400	5800	9600	13000	17000	21000	26000	31500	34880	48800

Puissance du ventilateur (kW)		0.08	0.16	0.18	0.32	0.5	0.9	1.2	1.56	1.8	2.34	2.4	3.2

Pompe de circulation d'huile	Puissance kW	0.37	0.37	0.55	0.55	0.75	0.75	1.1	1.5	2.2	2.2	3	4
	Ascenseur(m)	22	28	28	28	28	28	28	28	28	28	28	28

Volume du réservoir d'huile	L	30	40	60	100	150	200	320	330	400	500	500	600

Dimension	L (mm)	700	800	1050	1200	1300	1450	1650	1950	2400	2600	2900	3200
	W (mm)	550	660	620	660	860	920	920	950	1100	1120	1120	1200
	H (mm)	990	1300	1300	1300	1300	1760	1800	1860	2000	2000	2000	2100
Poids (kg)		80	120	160	200	320	450	660	750	1000	1200	1400	1700
Dispositif de protection de sécurité	Absence d'alarme de phase inverse, protection haute et basse tension, protection contre les surcharges, alarme de manque d'eau, protection antigel, protection contre les retards, etc.

Conditions de réfrigération	Entrée d'huile froide 12 ℃, exportations d'huile froide ; Température ambiante ≤ 35 ℃

Cryogène	R22 ou (autres réfrigérants : R407C, R410A, R404A, R134a)

Alimentation/Tension	380V/3PH/50HZ (autres tensions : 460V/3PH/60HZ, 220V/3PH/60HZ)

Remarque :

*Les conditions de puissance frigorifique sont basées sur : Température de sortie d'huile réfrigérée : 7°C, température de retour d'huile réfrigérée : 12°C.

*La plage de température sécurisée est de 5 à 40 °C.

*La demande personnalisée peut être satisfaite.

Demande :

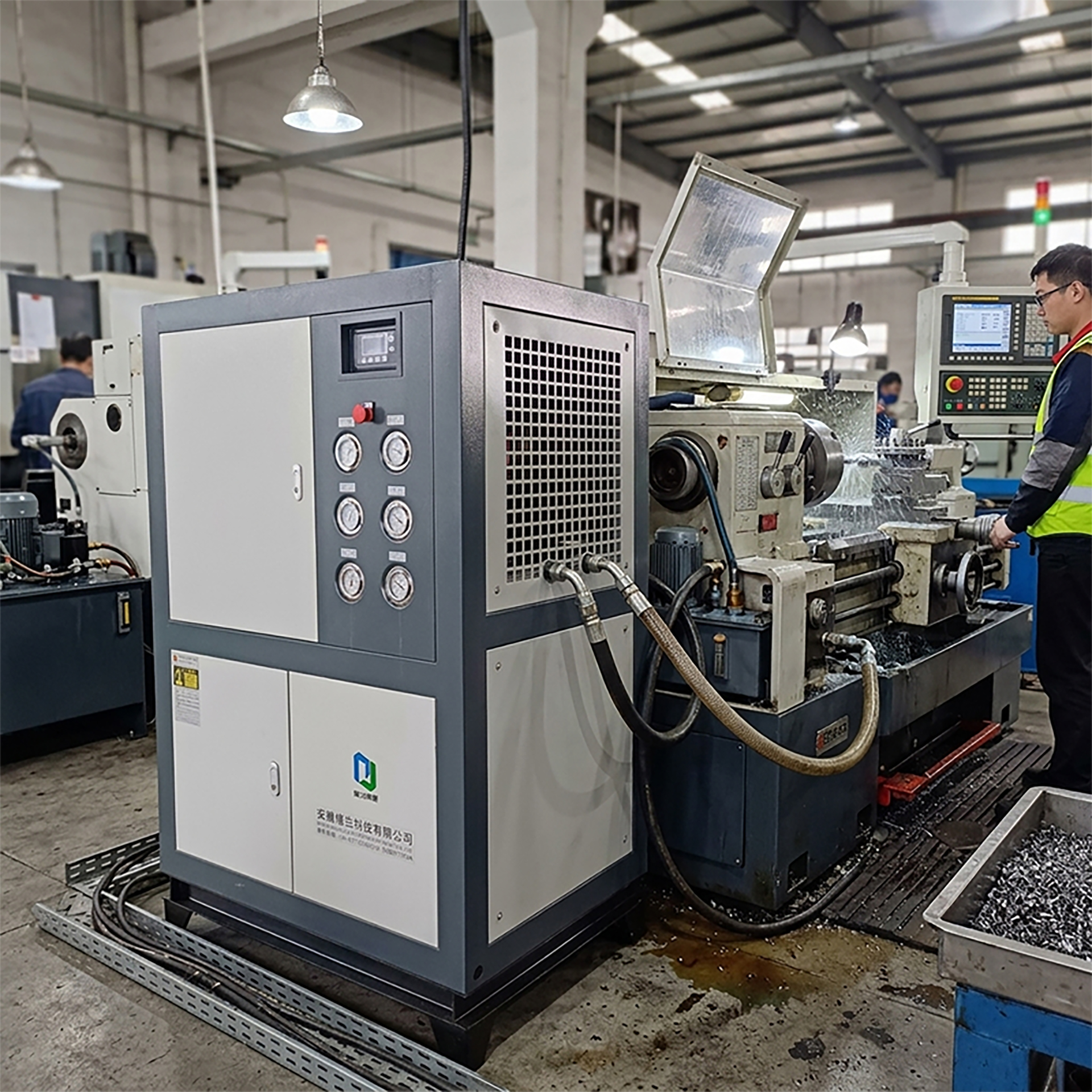

Usine de production d'usinage -----Chongqing, Chine

Objectif de refroidissement : 25 ± 2 °C

Débit d'huile de traitement : 50 ~ 60 L/min

Résultat : Assure un refroidissement efficace de la broche du tour CNC et du fluide de coupe en circulation.

uzqslhqx1789001729

La température, le débit et le temps de maintien réels doivent être déterminés en fonction du type de jus, de la conception du processus et des exigences validées en matière de sécurité alimentaire.

Les refroidisseurs d'huile refroidis par air Noran conviennent aux équipements où une température d'huile stable est essentielle pour un fonctionnement et un contrôle thermique fiables.

1. Centres d'usinage CNC

Contrôle la chaleur générée lors de l’usinage continu pour assurer un fonctionnement stable de l’équipement et des performances d’usinage.

2. Tours et fraiseuses CNC

Élimine la chaleur des systèmes de coupe et de lubrification, aidant ainsi à maintenir des conditions de fonctionnement constantes.

3. Meuleuses

Fournit un refroidissement stable de l’huile pour aider à contrôler la chaleur générée lors des opérations de meulage à grande vitesse.

4. Presses hydrauliques et stations hydrauliques

Contrôle la température de l’huile hydraulique pour réduire la surchauffe et maintenir des performances hydrauliques fiables.

5. Centres de coupe

Prend en charge l’évacuation continue de la chaleur des systèmes de coupe lors de processus d’usinage exigeants.

6. Machines à graver

Aide à maintenir une température d’huile stable pendant un usinage de précision de longue durée.

7. Systèmes de lubrification mécanique

Contrôle la température de l'huile de lubrification pour assurer une lubrification stable et réduire l'usure liée à la chaleur.

1. Quelle plage de température le refroidisseur d’huile peut-il contrôler ?

Le refroidisseur d'huile peut contrôler la température de l'huile de refroidissement de 5°C à 50°C, selon les conditions de fonctionnement.

2. Quel équipement peut utiliser un refroidisseur d’huile ?

Il convient aux centres d'usinage CNC, aux tours, aux fraiseuses, aux rectifieuses, aux presses hydrauliques, aux machines de gravure, aux stations hydrauliques et aux systèmes de lubrification.

3. Pourquoi le contrôle de la température de l’huile est-il important ?

Une température stable de l’huile aide à réduire la surchauffe et les fluctuations thermiques, favorisant ainsi les performances de l’équipement, la stabilité de l’usinage et la durée de vie.

4. Quel est l'avantage d'un refroidisseur d'huile refroidi par air ?

Il utilise l'air ambiant pour dissiper la chaleur et ne nécessite pas de tour de refroidissement externe ni de système d'eau de refroidissement, ce qui simplifie l'installation.
